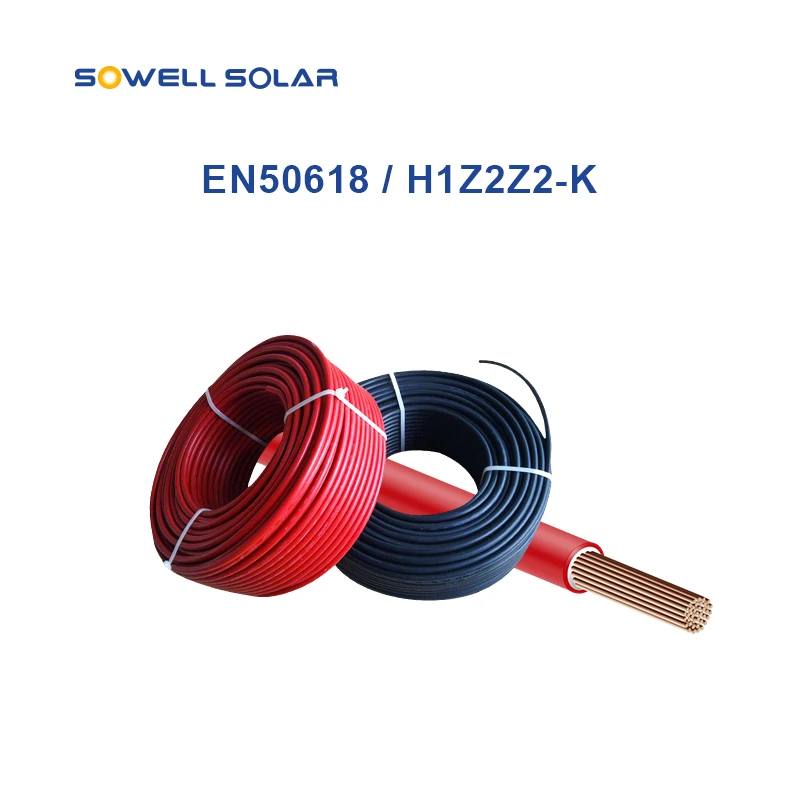

Этот безгалогенный двухслойный фотоэлектрический (PV) кабель из сшитого полиолефина специально разработан для систем производства солнечной энергии.
Фотоэлектрический кабель H1Z2Z2-K - EN 50618 полностью совместим с большинством фотоэлектрических компонентов с номинальным напряжением до 1500 В постоянного тока, включая фотоэлектрические распределительные коробки и фотоэлектрические разъемы, что делает его идеальным решением для солнечных установок в жилых, коммерческих и коммунальных целях.
Разработанный для длительного использования вне помещений, кабель обеспечивает превосходные электрические характеристики, механическую прочность и устойчивость к окружающей среде, обеспечивая безопасную и надежную передачу энергии на протяжении всего срока службы фотоэлектрической системы.
PNTECH Солнечный фотоэлектрический кабель
EN 50618 H1Z2Z2-К
1 × ** мм²
1500 В постоянного тока
Не отключайте под нагрузкой
Солнечный фотокабель 4 мм²

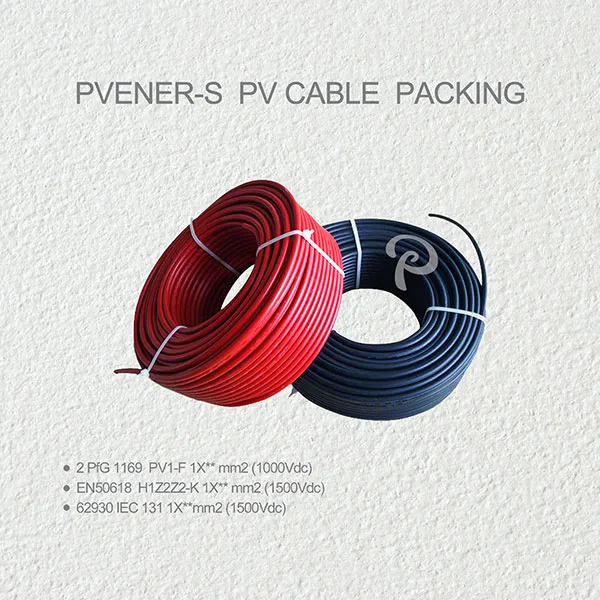

100 метров в рулоне, 112 рулонов на поддоне

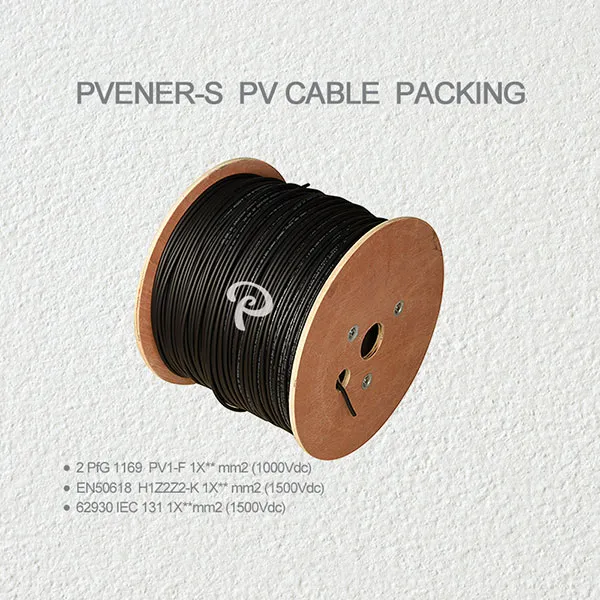

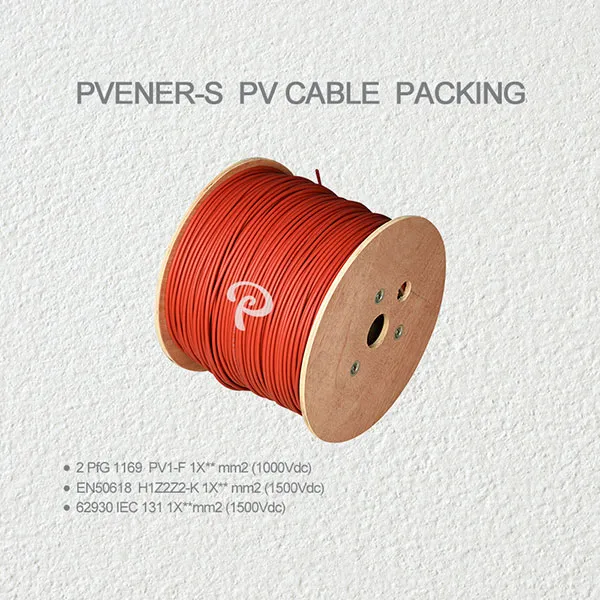

500 метров в рулоне, 18 рулонов на поддоне
Загрузка контейнера
В один 20-футовый контейнер можно загрузить 20 поддонов.
Кастомизация
Другие размеры кабеля, длина рулона и варианты упаковки доступны по запросу.
1. Проводник
Луженая медная жила, изготовленная в соответствии со стандартом IEC 60228, класс 5, обеспечивает превосходную гибкость, проводимость и коррозионную стойкость.
2. Изоляция
Безгалогенный огнестойкий полиолефин с низким содержанием дыма при температуре 125°C, обеспечивающий высокую термостабильность, электробезопасность и защиту окружающей среды.
3. Внешняя оболочка
Безгалогенный огнестойкий полиолефин с низким содержанием дыма при температуре 125°C, обеспечивающий высокую устойчивость к нагреву, истиранию и внешним условиям окружающей среды.
4.Специальный процесс
Технология сшивки электронным лучом (сшивка электронным лучом), повышающая механическую прочность, стойкость к тепловому старению и долгосрочную надежность.
| Пункт №. | Продукт Имя |
Модель | Рейтинг Напряжение |
Проводник крестовый сечение мм 2 |
Дизайн прядей Число x Ø мм |
Дирижер сопротивление Ом/км 20°C |
Внешний диаметр мм | ножны Цвет |
|---|---|---|---|---|---|---|---|---|
| ПВ-Н1-15Б | Фотоэлектрический кабель | H1Z2Z2-К | 1500 В постоянного тока | 1X1,5 | 30/0,25 | 13.70 | 4,7±0,1 мм | Черный |
| ПВ-Х1-15Р | Фотоэлектрический кабель | H1Z2Z2-К | 1500 В постоянного тока | 1X1,5 | 30/0,25 | 13.70 | 4,7±0,1 мм | Красный |
| ПВ-Н1-25Б | Фотоэлектрический кабель | H1Z2Z2-К | 1500 В постоянного тока | 1X2,5 | 49/0,25 | 8.21 | 5,3±0,1 мм | Черный |
| ПВ-Х1-25Р | Фотоэлектрический кабель | H1Z2Z2-К | 1500 В постоянного тока | 1X2,5 | 49/0,25 | 8.21 | 5,3±0,1 мм | Красный |
| ПВ-Н1-40Б | Фотоэлектрический кабель | H1Z2Z2-К | 1500 В постоянного тока | 1X4,0 | 56/0,285 | 5.09 | 5,6±0,1 мм | Черный |
| ПВ-Х1-40Р | Фотоэлектрический кабель | H1Z2Z2-К | 1500 В постоянного тока | 1X4.0 | 56/0,285 | 5.09 | 5,6±0,1 мм | Красный |
| ПВ-Х1-60Б | Фотоэлектрический кабель | H1Z2Z2-К | 1500 В постоянного тока | 1X6,0 | 84/0,285 | 3.39 | 6,1±0,1 мм | Черный |
| ПВ-Х1-60Р | Фотоэлектрический кабель | H1Z2Z2-К | 1500 В постоянного тока | 1X6.0 | 84/0,285 | 3.39 | 6,1±0,1 мм | Красный |
| ПВ-Н1-100Б | Фотоэлектрический кабель | H1Z2Z2-К | 1500 В постоянного тока | 1X10 | 77/0,4 | 1.95 | 7,3±0,1 мм | Черный |
| ПВ-Х1-100Р | Фотоэлектрический кабель | H1Z2Z2-К | 1500 В постоянного тока | 1X10 | 77/0,4 | 1.95 | 7,3±0,1 мм | Красный |
| ПВ-Н1-160Б | Фотоэлектрический кабель | H1Z2Z2-К | 1500 В постоянного тока | 1X16 | 126/0,4 | 1.24 | 9,3±0,1 мм | Черный |
| ПВ-Н1-160Р | Фотоэлектрический кабель | H1Z2Z2-К | 1500 В постоянного тока | 1X16 | 126/0,4 | 1.24 | 9,3±0,1 мм | Красный |
| ПВ-Н1-250Б | Фотоэлектрический кабель | H1Z2Z2-К | 1500 В постоянного тока | 1X25 | 196/0,4 | 0.795 | 11,2±0,1 мм | Черный |
| ПВ-Н1-250Р | Фотоэлектрический кабель | H1Z2Z2-К | 1500 В постоянного тока | 1X25 | 196/0,4 | 0.795 | 11,2±0,1 мм | Красный |
| ПВ-Н1-350Б | Фотоэлектрический кабель | H1Z2Z3-К | 1500 В постоянного тока | 1X35 | 273/0,4 | 0.565 | 12,6±0,1 мм | Черный |
| ПВ-Н1-350Р | Фотоэлектрический кабель | H1Z2Z4-К | 1500 В постоянного тока | 1X35 | 273/0,5 | 0.565 | 12,6±0,1 мм | Красный |
| Конструкция кабеля | |
|---|---|
| Дирижер | Луженые медные провода согласно IEC 60228, класс 5. |
| Изоляция | 125 ℃ Безгалогенные огнестойкие полиолефины с низким дымовыделением |
| Внешняя куртка | Огнестойкие полиолефины, не содержащие галогенов, с низким дымовыделением 125 ℃ |
| Специальная технология | Электронный луч сшит |
| Электрические характеристики | |
| Номинальное напряжение U0/U | 1000 В переменного тока, 1500 В постоянного тока |
| Диапазон температур | от -40℃ до +90℃ |
| Макс. температура в проводнике | 120℃ |
| Мин. радиус изгиба | 5 х диаметр кабеля |
| Отраслевые стандарты | ЕН 50618:2014 |
| Прочность на разрыв и удлинение | согласно EN 60811-1-1 |
| Холодная гибка | согласно EN 60811-1-4 |
| Свойства термической стойкости | согласно EN60216-2 |
| Без галогенов | согласно 50525-1 Приложение B |
| Устойчивость к озону | согласно EN 50396 |
| устойчивость к ультрафиолетовому излучению | согласно HD 605/A1 |
| Характеристики пламени | согласно МЭК 60332-1-2 |
| Размеры и технические характеристики могут быть изменены без предварительного уведомления. | |
У нас есть 10-летний опыт производства фотоэлектрических кабелей и фотоэлектрических соединителей. Мы можем производить 200 000 метров фотоэлектрических кабелей и 50 000 комплектов фотоэлектрических разъемов в день. Наши стандартизированные поддоны больше подходят для продаж по всему миру. Наш завод не только имеет 6 высокоскоростных линий по производству кабеля, но также имеет оборудование для электронной радиационной сшивки, которое является ключевым оборудованием для контроля качества кабеля. Наши передовые технологии гарантируют производство высококачественных кабелей.
